Stellantrieb Logafloor XSA300 EGO 230V für automatischen hydraulischer Abgleich

- Intelligent autonomer elektrothermischer Regelantrieb 230 V NC für den adaptiven hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungs- und Flächenkühlungssystemen

- Stromlos geschlossen

- mit Klapphebel zum entlasteten Montieren bzw. zum stromlosen manuellen Öffnen des Thermostatventils

- mit integrierter Vorlauftemperaturbegrenzung 60°C

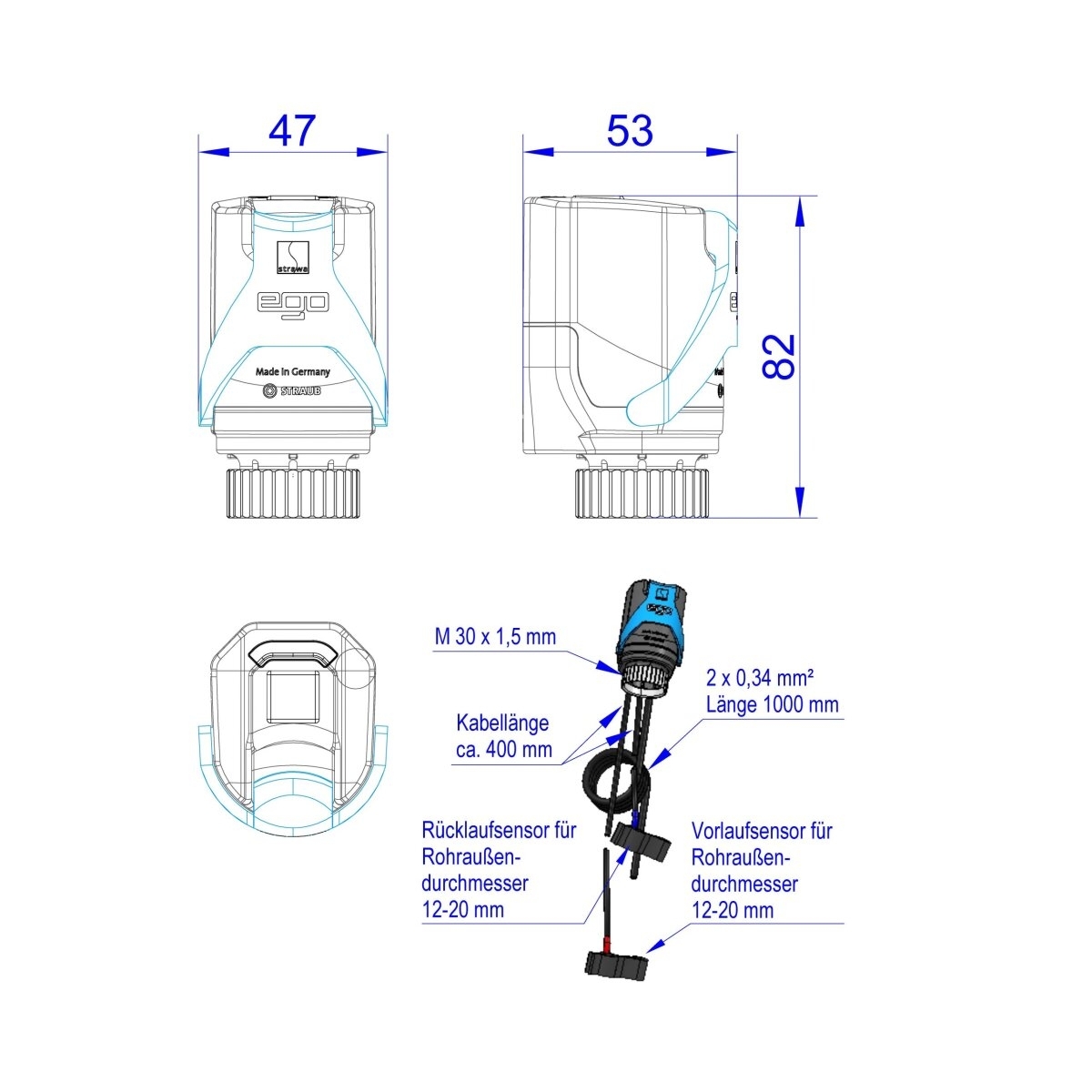

- zur Montage an Heizkreisverteilern mit mindestens 50 mm Heizkreisabstand und mit Thermostatventileinsätzen namhafter Hersteller mit M30x1,5-Außengewinde (Schließmaß 11,8 mm)

- Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombinationen daraus, mit Außendurchmessern von 12 bis 20 mm

- Aufgrund seines Kondensatornetzteils stellt der Ego eine kapazitive Last dar alle vorgeschalteten Aktoren (bspw. Raumregler oder Klemmleisten) müssen dafür geeignet sein

- Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich, Raumthermostate mit pulsierendem Signal sollen Schaltzyklen von mindestens 240 s aufweisen

Arbeitsweise:

- Erfasst die Vor- und Rücklauftemperatur eines Heiz- bzw. Kühlkreises

- Die von der EGO-KI errechneten Solltemperatur-Spreizungen sind variabel und abhängig vom Nutzerverhalten und der Systemumgebung

- Ist in der Lage jede beliebige Ventilposition zwischen ''Auf'' und ''Zu'' einzunehmen und zu halten

- Beim Wiedereinschalten fährt der EGO auf seine letzte Position und regelt von dort aus dynamisch weiter

- LED kann durch wechselnde Farben und/oder Blinkcodes verschiedene Betriebszustände anzeigen und Statusmeldungen ausgeben

- Nach bestimmter Anzahl von Schaltzyklen wird das Thermostatventil kurzzeitig vollständig geöffnet, um den Strömungsbereich von eventuellen Schmutzpartikeln zu reinigen

Technische Daten

Betriebsart: Heizen oder Kühlen, automatische Umschaltung, EGO-KI erkennt Heiz- oder Kühlbetrieb

Ausführung: Stromlos geschlossen

Betriebsspannung: 230 VAC, 50 Hz

Einschaltstrom: 130 mA für max. 200 ms

Betriebsstrom: 76 mA

Dauerbetriebsleistung: 1,7 W

Überspannungsfestigkeit: 2,9 kV

Schließ- und Öffnungszeit: ca. 3 min

Stellweg: >=3,5 mm

Stellkraft: 110 N +- 5%

Schließmaß: 10,8 mm

Schutzart/Schutzklasse: IP54 / II

Einbaulage: beliebig in jeder Position

Gehäuse/Gehäusefarbe: Polyamid / grau-blau

Anschlussleitung: flexibel, schwarz, 1 m, mit Aderendhülsen 2 x 0,34 qmm

Sensorleitung Vorlauf: flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet

Sensorleitung Rücklauf: flexibel, schwarz mit blauem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet

Temperatursensoren: NTC 10k (bei 25 C)

Clip für Rohraußendurchmesser 12 bis 20 mm

VORGESCHRIEBENE UMGEBUNGSBEDINGUNGEN

Medientemperatur: 10 bis 95 C

Max. Vorlauftemperatur: 60 C

(in Stellung Automatik ist die Vor-

lauftemperaturbegrenzung aktiv)

Umgebungstemperatur: 0 bis 50 C

Lagertemperatur: 0 bis 60 C

Luftfeuchte: 10 bis 100 % (nicht kondensierend)
