Therma V Monobloc S II Paket mit 5,5 kW Wärmepumpe

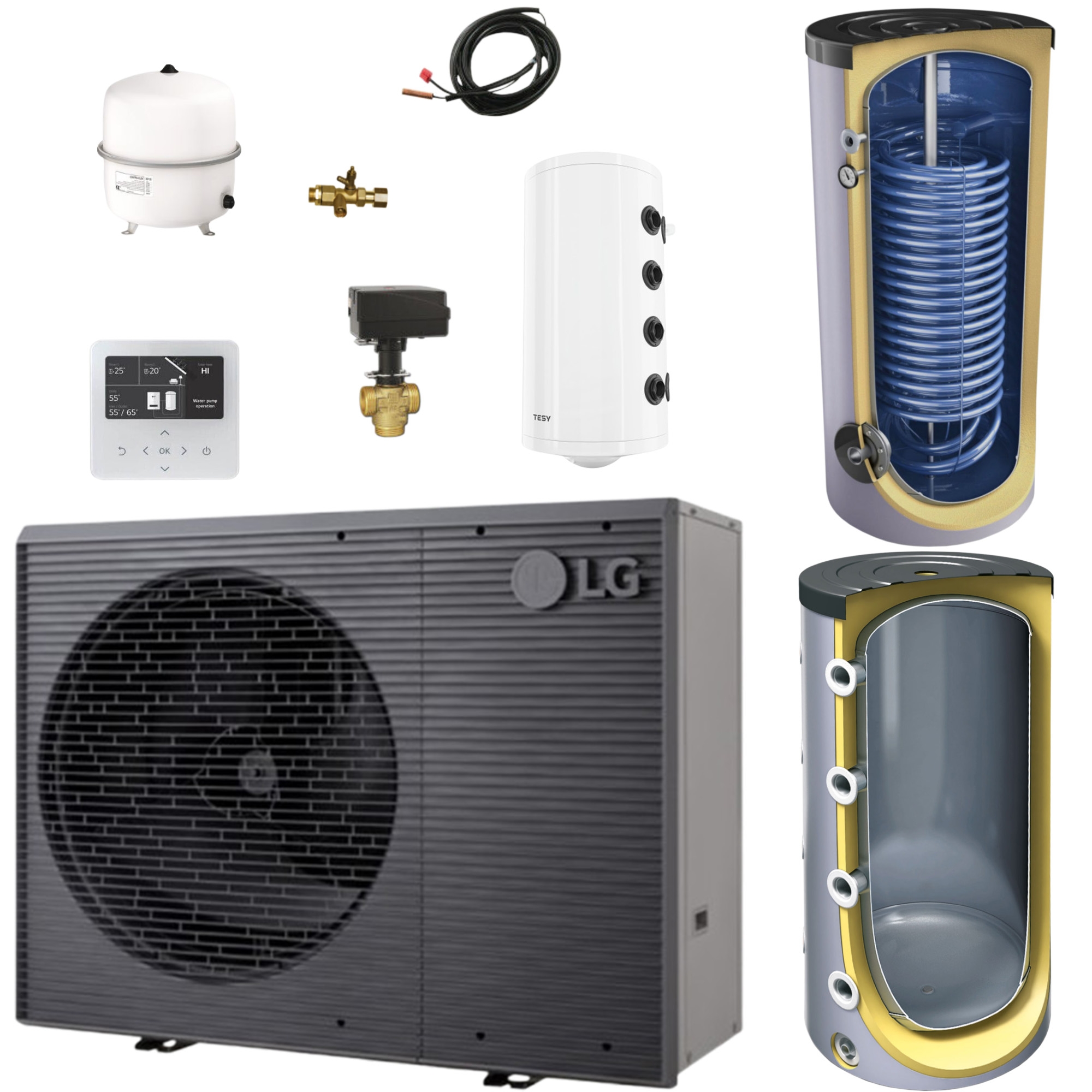

Lieferumfang:

1 Stück LG Luft-Wasser Wärmepumpe THERMA V Monoblock S 2 (in der ausgewählten Leistungsgröße 5-16 kW)

1 Stück LG RS3 Fernbedienung, inkl. 10 m Verlängerungskabel

1 Stück Schlamm- & Magnetitabscheider 1"

1 Stück Pufferspeicher bodenstehend 200 Liter oder wandhängend 100 Liter (oben wählbar)

1 Stück Ausdehnungsgefäß (MAG) 35 Liter & Kappenventil (wenn Pufferspeicher ausgewählt wurde)

1 Stück Warmwasserspeicher mit Hochleistungs-Rohrregister 200-400 Liter (oben wählbar)

1 Stück 3-Wege Motorumschaltventil DN25 (wenn Warmwasserspeicher ausgewählt wurde)

1 Stück LG Brauchwasserfühler PHRSTA0 (wenn Warmwasserspeicher ausgewählt wurde)

Die Vorteile:

- Betriebsbereich Heizen bis -25 °C

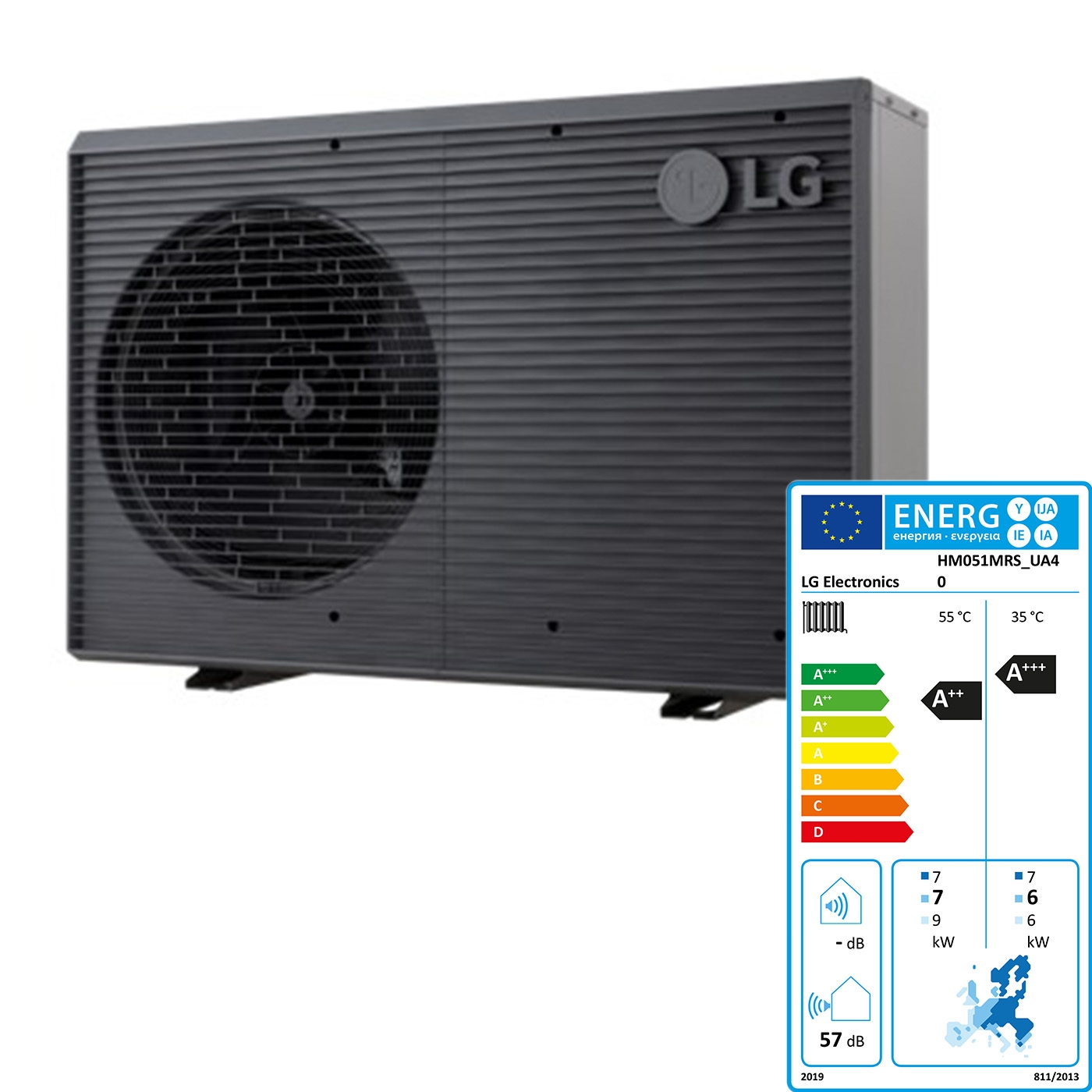

- Effizient: Energieeffizienzklasse A+++

- Monobloc Konzept (All-in-one-Gerät)

- Großer Leistungsbereich mit 6 Baugrößen von 5 bis 16 kW

- Zertifizierte Qualität (KEYMARK, EPHA, SG Ready, Eurovent)

- R32-Kältemittel

- Optimierte Abtauung

- Langlebiger Black-Fin-Wärmetauscher

- Schallgekapselter R1-Verdichter

- Hocheffiziente Umwälzpumpe

- Druck und Volumenstromsensor im Hydraulikkreis

- Ansteuerung zwei getrennter Heizkreise (mit Zubehör möglich)

- Bivalenzsteuerung

- Innovativer Regler mit grafischer Klartextanzeige

- SD-Karte zur Datensicherung und Programmierung

- Energie- und Verbrauchserfassung

- Innovatives LGMV Service Tool für gängige Smartphones, (mit Zubehör möglich)

- Automatische, jahreszeitabhängige Temperaturanpassung

- Integrierte Modbusschnittstelle

Der LG THERMA V R32 Monoblock S2 ist die 3. Generation der R32 Monobloc Serie von LG. Das „S“ für „Silent Supreme“ impliziert den Anspruch der Wärmepumpe, leise und dabei leistungsstark, mit reduziertem Geräuschpegel und einer

hervorragenden Leistung. Die Monobloc S2 ist eine kompakte Anlage, bei der die Innen- und Außeneinheit in einem Modul kombiniert sind. Die Monobloc-Außeneinheit ist nur an wasserführende Leitungen angeschlossen, weshalb

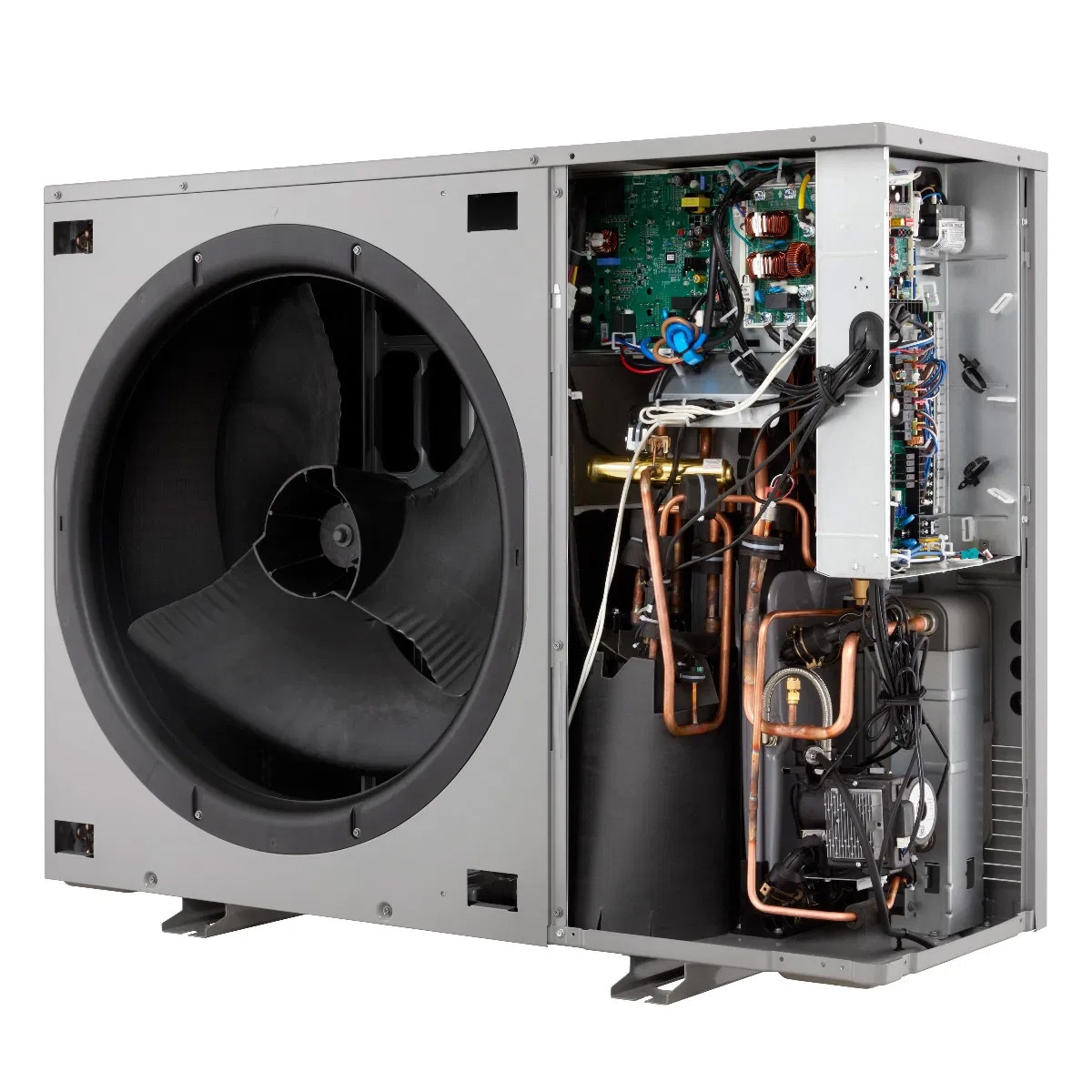

keine Rohre für das Kältemittel verlegt werden müssen. Wasserseitige Komponenten wie der Plattenwärmetauscher, Ausdehnungsgefäß, Wasserpumpe, Durchflusssensor, Drucksensor, Entlüftungsventile und Sicherheitsventil sind in

der Außeneinheit untergebracht. Der R32 Monobloc S2 bietet eine hervorragende Heizleistung, insbesondere bei niedrigen Umgebungstemperaturen bei gleichzeitiger Senkung der CO2-Emissionen mit R32.

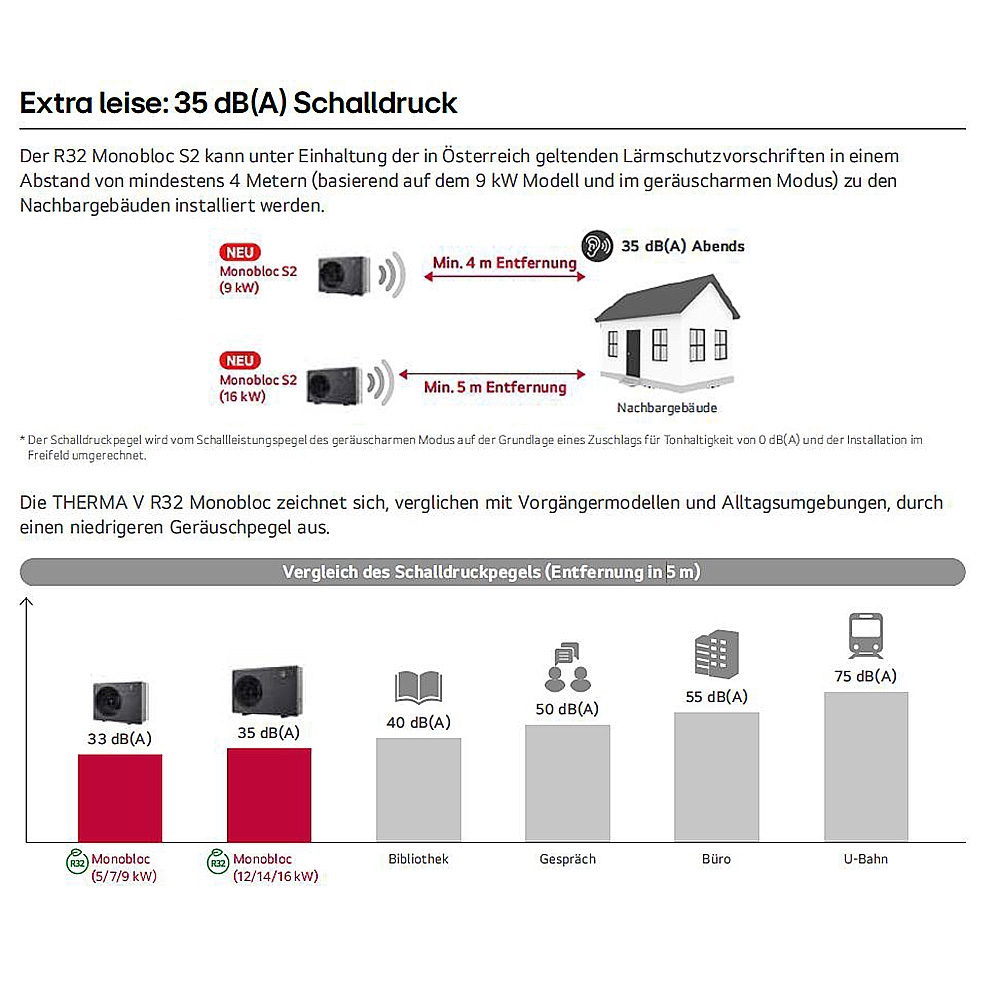

Extra leise: 35 dB(A) Schalldruck:

Der R32 Monobloc S2 kann unter Einhaltung der in Deutschland geltenden Lärmschutzvorschriften in einem Abstand von mindestens 4 Metern (basierend auf dem 9 kW Modell und im geräuscharmen Modus) zu den Nachbargebäuden installiert werden.

All-in-one-Konzept:

Das All-in-one-Konzept der THERMA V Monobloc S2 verringert das Gewicht und ermöglicht eine schnellere und einfachere Installation

LG liefert die vollständig ausgestattete THERMA V Monobloc Anlage:

- Alle wasserseitigen Komponenten auf der nachstehenden Abbildung sind im Lieferumfang enthalten.

- Einfache und schnelle Installation ohne Verlegung von Kältemittelleitungen.

Hohe Heizleistung auch bei niedriger Temperatur:

Die R32 Monobloc bietet eine hervorragende Heizleistung, vor allem bei niedrigen Umgebungstemperaturen. Die Heizleistung der THERMA V R32 Monobloc S2 bei niedrigen Umgebungstemperaturen ist 20 % höher als bei der R410A Monobloc.

Hohe Energieeffizienz:

Die Energieeffizienz-Richtlinie ist ein Schlüsselfaktor bei der Auswahl eines Heizgerätes auf dem europäischen Heizungsmarkt. Die LG R32 Monobloc S2 hat die Energieeffizienzklasse (nach ErP) von A+++ und erfüllt schon heute die Anforderungen für hocheffizientes und energiesparendes Heizen

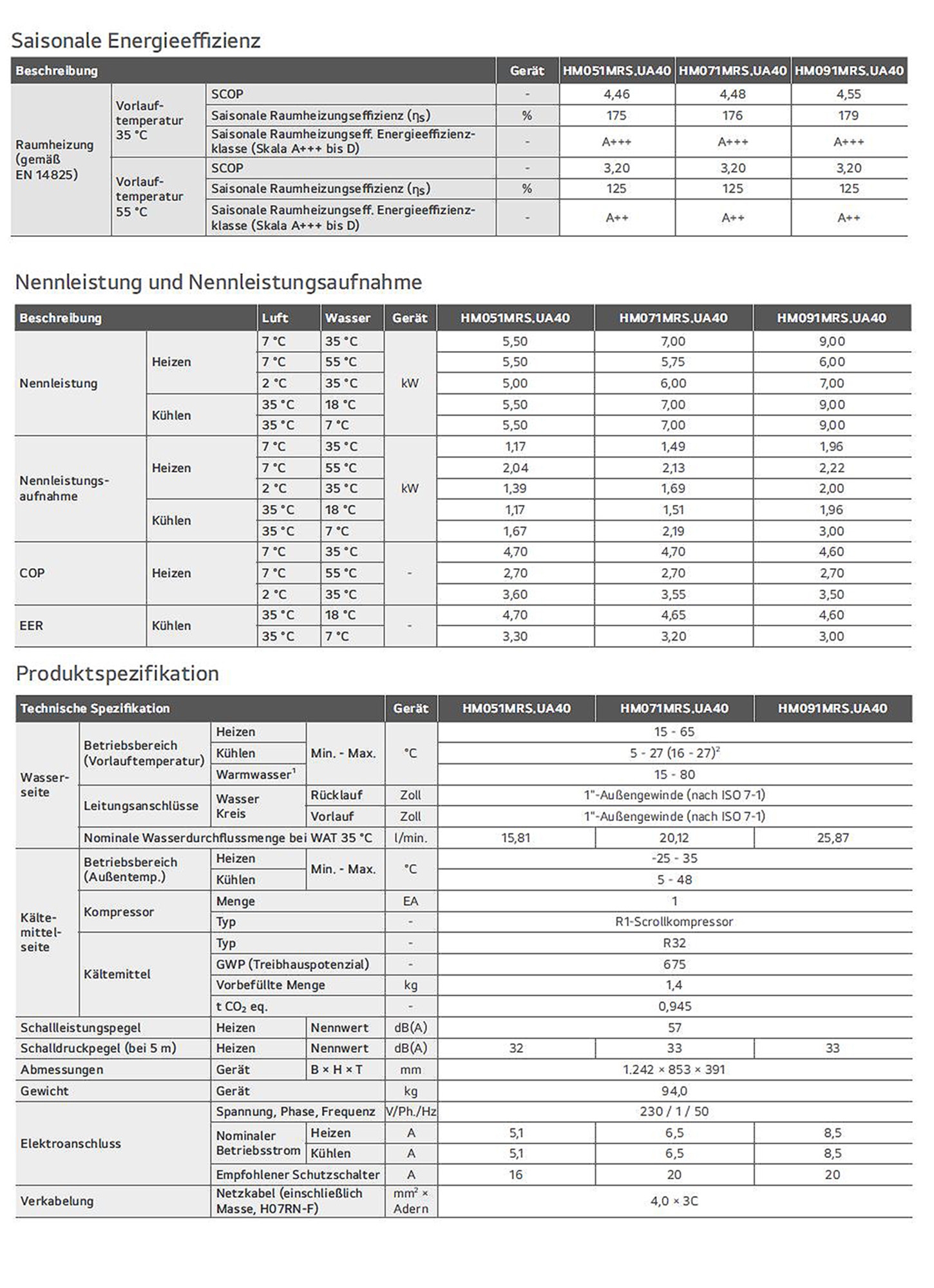

Technische Daten:

siehe Bilder

Beschreibung Wärmepumpenspeicher:

- Ausreichend große Oberfläche der Wärmetauscher für Wärmepumpen und Gasbrennwertsysteme

- Geeignet für den Betrieb mit Niedertemperatur-Wärmeträgern

- Geringerer hydraulischer Widerstand des Wärmetauschers durch größeren Durchmesser des Einlass und Auslasses auf 1 1/2"

- Hochwertige emaillierte Beschichtung für längere Lebensdauer des Wassertanks (Cystal Tech PRO)

- 2 Magnesiumanoden schützen die emaillierte Beschichtung der gesamten inneren Oberfläche des Tanks

Isolierung:

- Bestehend aus einer 50 mm Starken BASF Rigid PU Hartschaumisolierung

- Nicht abnehmbar

- Mit einer Silber - Sky - Ummantelung versehen

- Wärmeleitfähigkeit: 0,023 W·m-¹·K-¹

Speicher:

- Gefertigt aus Stahl S235JR (EN10025:2004) nach DIN4753 - 3 / DIN4753 - 6

- Spezialemailliert mit einem hochwertigen Zweischichtverfahren

- Mit einem doppelten, sehr großdimensionierten, festverschweißten Glattrohrwärmetauscher

- 2x Magnesiumanode - Serienmäßig

- Optional ist ein elektrischer Heizstab installierbar

Technische Daten 200 Liter Speicher:

Kaltwassereingang: G 1"

Warmwasserausgang: G 1"

Auschluss Rohrregister: G 1 1/2"

Zirkulationsanschluss: G 3/4"

Einbaumöglichkeit Heizstab: G 1 1/2"

Anzahl Fühlereingänge: 2 (G 1/2")

Nennvolumen: 183 L

Wärmetauscherfläche: 2,56 m²

Wärmetauscher Volumen: 15,6 L

Max Temperatur Speicher: 95°C

Max Druck Speicher: 8 Bar

Max Druck Wärmetauscher: 6 Bar

Wärmeverlust ΔT45K: 1,4 W

EEK: B

Gewicht: 102 kg

Höhe: 1197 mm

Durchmesser: 600 mm

Technische Daten 300 Liter Speicher:

Kaltwassereingang: G 1"

Warmwasserausgang: G 1"

Auschluss Rohrregister: G 1 1/2"

Zirkulationsanschluss: G 3/4"

Einbaumöglichkeit Heizstab: G 1 1/2"

Anzahl Fühlereingänge: 2 (G 1/2")

Nennvolumen: 267 L

Wärmetauscherfläche: 3,84 m²

Wärmetauscher Volumen: 23 L

Max Temperatur Speicher: 95°C

Max Druck Speicher: 8 Bar

Max Druck Wärmetauscher: 6 Bar

Wärmeverlust ΔT45K: 1,6 W

EEK: B

Gewicht: 130 kg

Höhe: 1420 mm

Durchmesser: 650 mm

Technische Daten 400 Liter Speicher:

Kaltwassereingang: G 1"

Warmwasserausgang: G 1"

Auschluss Rohrregister: G 1 1/2"

Zirkulationsanschluss: G 3/4"

Einbaumöglichkeit Heizstab: G 1 1/2"

Anzahl Fühlereingänge: 2 (G 1/2")

Nennvolumen: 369 L

Wärmetauscherfläche: 5,05 m²

Wärmetauscher Volumen: 31 L

Max Temperatur Speicher: 95°C

Max Druck Speicher: 8 Bar

Max Druck Wärmetauscher: 6 Bar

Wärmeverlust ΔT45K: 2,2 W

EEK: C

Gewicht: 162 kg

Höhe: 1400 mm

Durchmesser: 750 mm

Beschreibung Pufferspeicher 200 Liter:

- Standspeicher aus S235JRG2 Stahl

- Innen unbehandelt nach DIN 4753 Teil 3

- Außen grundiert

- FCKW-freie PU Hartschaumisolierung mit Mantel aus kaschiertem, farbigem Kunststoff nach DIN 4753 Teil 8

- Isolierung nicht abnehmbar

- Pufferspeicher dient zum Zwischenspeichern von Heizungswasser

Nennvolumen: 202 Liter

PU Isolierung: 50 mm

Max. Temperatur: 95 °C

Max. Betriebsdruck: 3 Bar

Wärmeverlust: 59 W

EEK: B

Gewicht: 40 kg

Durchmesser: 600 mm

Höhe: 1200 mm

Beschreibung Pufferspeicher 100 Liter:

- INSUTECH-Technologie - hochleistungsfähige Isolierung zur Aufrechterhaltung der Temperatur des Heizungswassers

- Anschlüsse aus Polyamid für geringere Wärmeverluste

- Speziell gefertigte Anschlüsse für einen optimalen Mischprozess

- 4 Eingänge, 4 Ausgänge mit G 1 1/2" für eine hohe Durchflussrate

- 2 Öffnungen für den Einbau eines Tmeperaturfühlers

- Integrierte Befestigungsplatte für die vertikale Wandmontage

- Außenmmntel aus Stahlblech, weiß lackiert

- Revisionsöffnung vorhanden

Nennvolumen: 100 Liter

PU Isolierung: 40 mm

Max. Temperatur: 95 °C

Max. Betriebsdruck: 6 Bar

Wärmeverlust: 61 W

EEK: C

Gewicht: 28 kg

Durchmesser: 496 mm

Höhe: 985 mm

Installationshinweis:

Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
